XC6204,XC6205:可使用低ESR电容器, 附通断开关的高速LDO调整器
|
XC6204A282MR
|
TOREX
|
SOT-25
|
|
XC6204A332MR
|
TOREX
|
SOT-25
|
|
XC6204B122MR
|
TOREX
|
SOT-25
|
|
XC6204B132MR
|
TOREX
|
SOT-25
|
|
XC6204B152MR
|
TOREX
|
SOT-25
|
|
XC6204B182MR
|
TOREX
|
SOT-25
|
|
XC6204B202MR
|
TOREX
|
SOT-25
|
|
XC6204B252MR
|
TOREX
|
SOT-25
|
|
XC6204B272MR
|
TOREX
|
SOT-25
|
|
XC6204B282MR
|
TOREX
|
SOT-25
|
|
XC6204B302MR
|
TOREX
|
SOT-25
|
|
XC6204B332MR
|
TOREX
|
SOT-25
|
最大输出电流 150mA(E~H系列300mA)
输入输出电压差 IOUT=100mA时,200mV
最高工作电压 2~10V
输出电压设定范围 (XC6204) 1.8～6.0V(0.05V间隔)
高精度 设定电压精度±2%
低消耗电流 70μA(TYP.)
待机电流 0.1μA以下(TYP.)
高纹波抑制 70dB(10kHz时)
低输出噪声 30μVrms
工作环境温度 -40℃～85℃
可使用低ESR电容器 陶瓷电容器

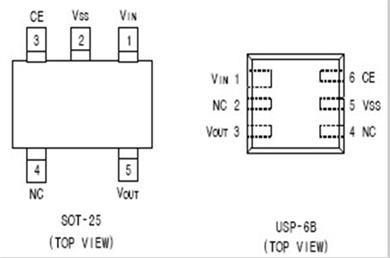

封装 SOT-25, SOT-89-5, USP-6B
XC6204/05系列是高精度,低噪音,采用CMOS工艺的正电压LDO调整器芯片。此系列调整器具有高纹波抑制和低输入输出压差的特性。XC6204/05系列芯片内部包括一个参考电压源, 一个误差运算放大器,一个电流限制器,一个相位补偿电路和一个驱动三极管。
XC6204系列的输出电压范围是1.8V至6.0V,间隔为0.05V。XC6205系列的输出电压范围是0.9V至1.75V,间隔为0.05V。
XC6204/05系列使用低ESR的陶瓷电容作负载电容,便可使输出稳定,并且具有良好的瞬态响应,即使负载变化也能保证电路稳定的工作。电流限制器的foldback电路为输出电流限制器和输出引脚提供短路保护。
XC6204/05系列具有的CE功能,可以关闭芯片的输出,因而极大地降低功耗。
|
